芯片簡介

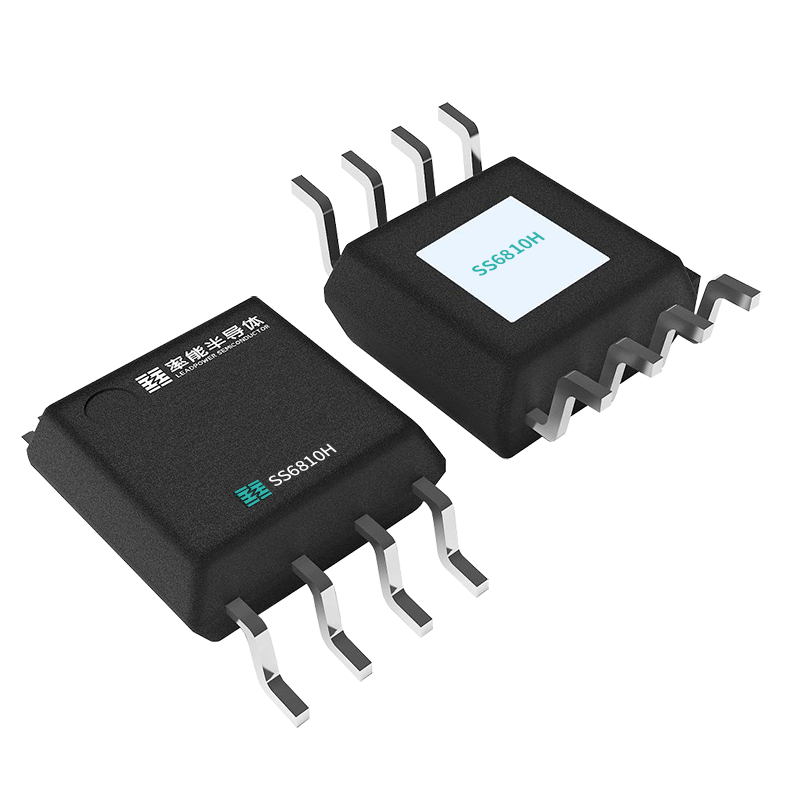

SS6810H 是一款由PWM 電流驅動的雙極低功耗電機驅動集成芯片。SS6810H 有兩路H 橋驅動，最大輸出32V /1.0A。輸入接口采用Pala-IN 的驅動方式，電流衰減模式可選擇為快衰減、慢衰減和混合衰減，且可以任意設置快衰減與慢衰減的比例，從而更平穩高效的控制電機驅動。此外，采用單一電源供電可以有效的簡化系統級設置的難度。
SS6810H 采用ETSSOP20 173mil 封裝，可以有效改善散熱性能，符合Rohs 規范，引腳框架100％無鉛。
應用： POS 打印機 安防相機 辦公自動化設備 游戲機 機器人 舞臺燈光
芯片特點
1.0 A 電流驅動能力
工作電壓范圍：10V-32V
低RDS(ON)電阻
PARA-IN 驅動模式
PWM 電流整流/限流
2 bits 電流控制，提供4 個電流臺階
可任意設置快慢衰減比例的電流衰減模式
邏輯輸入管腳內置下拉電阻
過溫保護功能
過流嵌流及短路保護自恢復功能
低壓保護功能
