芯片簡介
SS6285M 是一款DC 雙向馬達驅動電路,它適用玩具等類的電機驅動、自動閥門電機驅動、電磁門鎖驅等。它有兩個邏輯輸入端子用來控制電機前進、后退及制動。該電路具有良好的抗干擾性,微小的待機電流、低的輸出內阻,同時,他還具有內置二極管能釋放感性負載的反向沖擊電流。

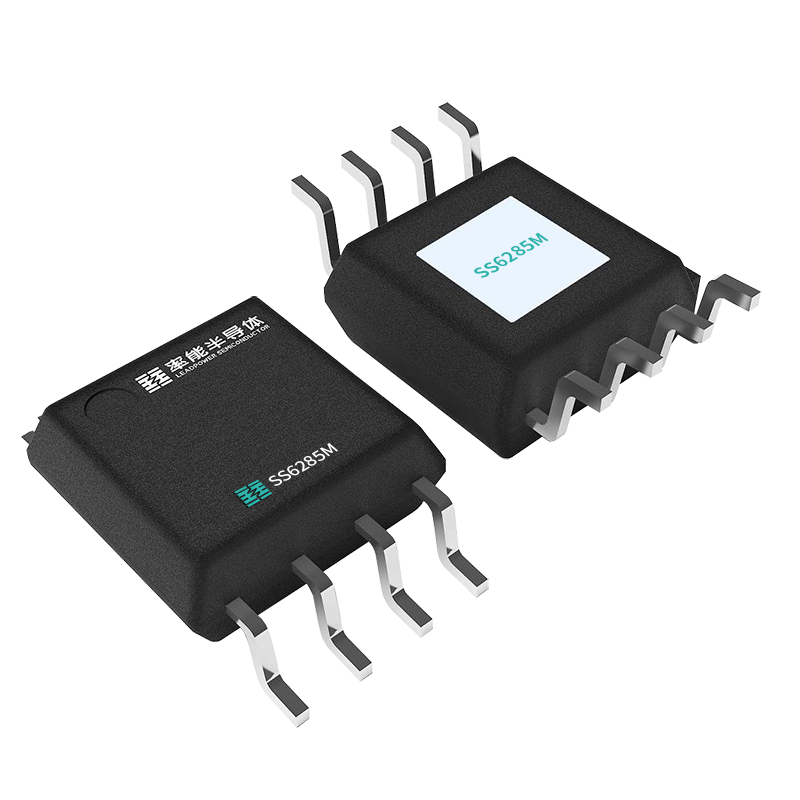

SS6285M 的封裝封裝形式是SOP8,符合ROHS 規范,引腳框架100%無鉛。
應用: 電子鎖 玩具 無線充電 機器人
芯片特點
驅動一路有刷直流電機
微小的待機電流,小于1uA
低RDS(ON)電阻
最大輸出持續電流6.0A
工作電壓范圍:3.0V-33V
有緊急停止功能
有過熱保護功能
有過流嵌流及短路保護功能
封裝: SOP8
